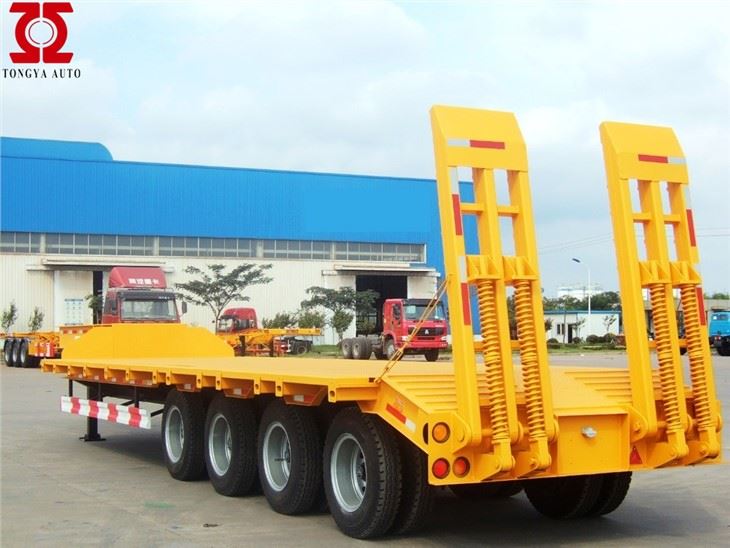

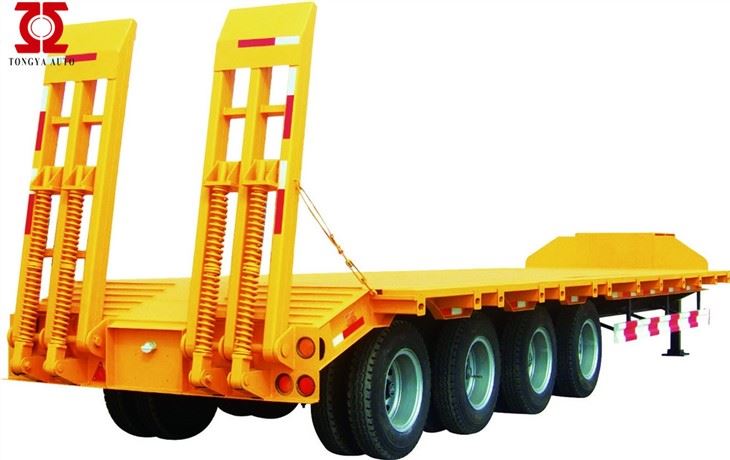

4nápravový nízkopodlažní návěs

1, Heavy duty design pro přepravní rypadlo, nakladač, buldozer a další těžké stroje
2, 60-70T nosnost, velikost: 15*3m, výška nakládací plošiny 1,33m
3, přizpůsobení je přijatelné pro velikost, nosnost a styl
4, přední výrobce návěsů v Číně od roku 1982, export začíná od roku 2006
5, S více než 400 svářeči, aby bylo zajištěno včasné dodání

Odeslat dotaz

Představení produktu

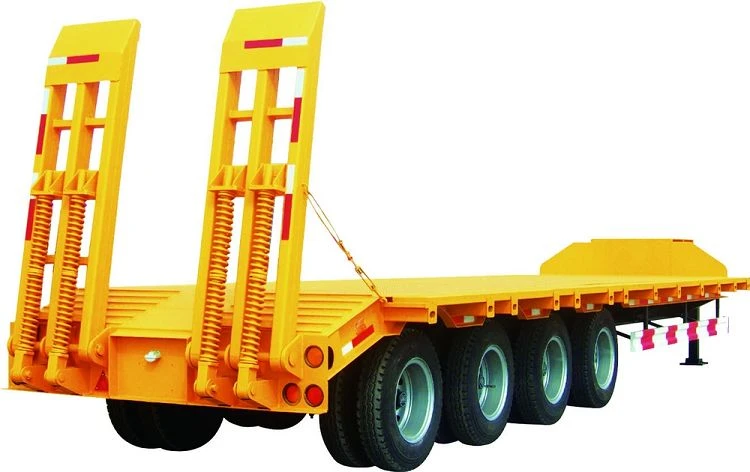

1(001)

Modelka:		CTY9401TDP3N
Hmotnost:	Hmotnost obalu	13T
	Nosnost	70 T
	Celková váha	83 T
Rozměry:	Vnější rozměr	1500030002950 mm (Konečné rozměry závisí na konečných konstrukčních výkresech)
Rám:	Design/technologie svařování	Navrženo pro vysoké zatížení a extra odolnost; svařování automatickými procesy pod ponorným obloukem.
	Hlavní paprsek	Volba vysoce pevné oceli Q345B, 520 mm hluboké svařované I-profilové hlavní nosníky Horní příruba tloušťka 20mm, šířka 140mm; Spodní Tloušťka příruby 25mm, šířka 140mm. Střední tloušťka příruby 12mm;
	Příčný nosník	Těžká speciální U ocel
	Boční nosník	I paprsek vysoký 250 mm
	Podlaha	5 mm tloušťka žebrovaného plechu

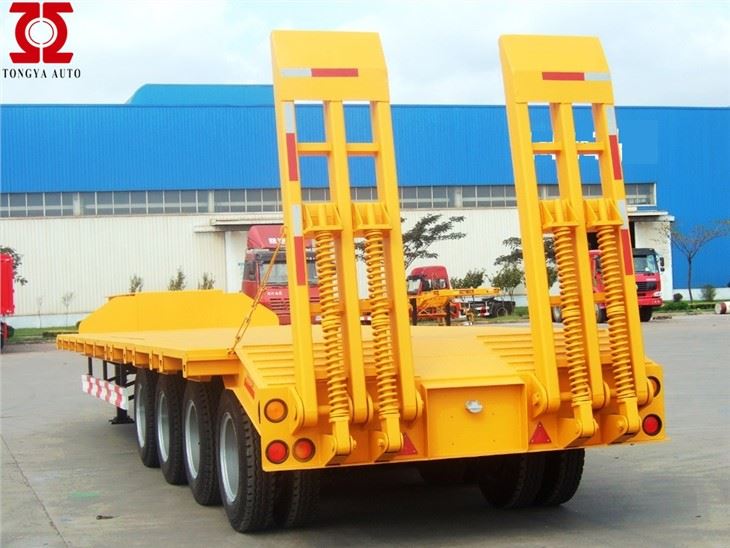

	Zadní žebřík (rampy)	Dvoudílný žebřík z pružinové oceli (Q345B ocel)

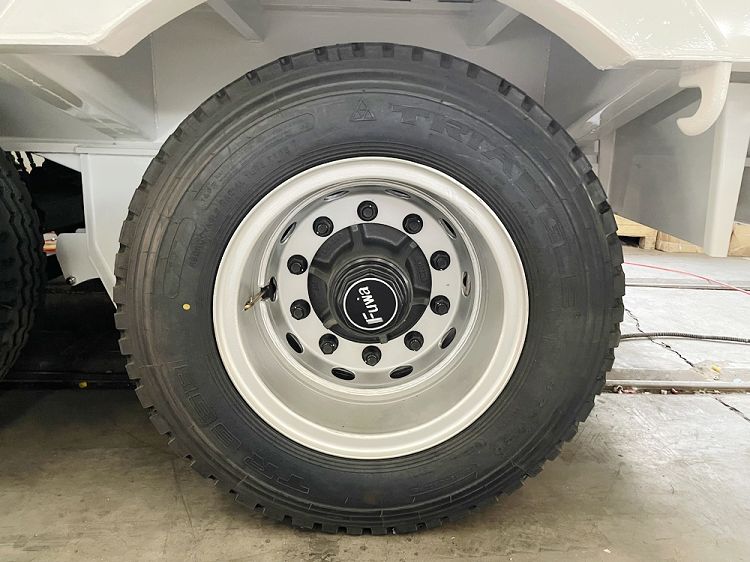

OEM díly:	Náprava	4 * Kapacita 13T, značka FUWA (nejlepší čínská značka)
	Král Pin	2.00''/3,5'' šroubovací královský čep, značka JOST
	Suspenze	Heavy duty undermount odpružení s ekvalizéry, Americký design (vysokopevnostní typ)
	Ocelová pružina	10ks listová pružina, tloušťka 13 mm, šířka 90 mm

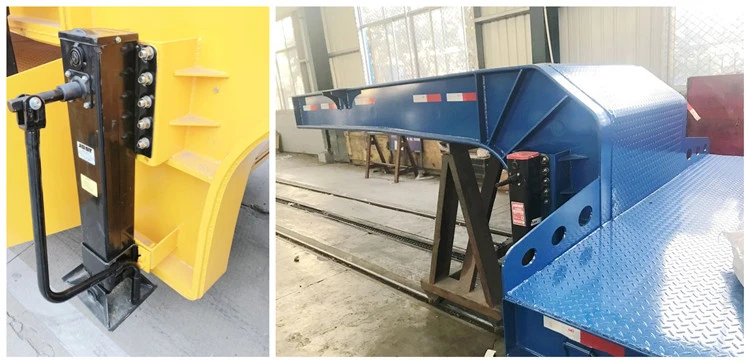

	Přistávací nohy	Značka JOST, ruční přistávací nohy s pískovou botkou
	Specifikace pneumatik	10.00R20, značka Triangle (známá čínská značka)
	Okraj	7.5 (známá čínská značka)
	Počet kol	17 kusů (včetně jednoho rezervního kola)
	Brzdový systém	reléový ventil WABCO; Šest dvojitých a dvě jednoduché brzdové komory; Dvě jednotky měděného vzduchového konektoru podle normy ISO.
	Systém ABS	Bez（Lze volně vybrat, 450 USD/set）
	Elektrický:	Jedna jednotka 24V 7-kolíkové zásuvky ISO 1185; Led světla
Smíšený:	Malování	barva doporučená klientem
	Označení	Standard
	Boční stráž	Standard
	Nosiče náhradních pneumatik	Dvě sady těžkých nosičů rezervních kol
	Box na nářadí	Jeden kus (1. 00. 50. 5 m), pod husím krkem (s 1 klíčem na pneumatiky, 1 objímkou a 1 klikou)
Poznámka: Všechny podrobnosti, které nejsou uvedeny, budou navrženy jako konečné potvrzení se zákazníkem

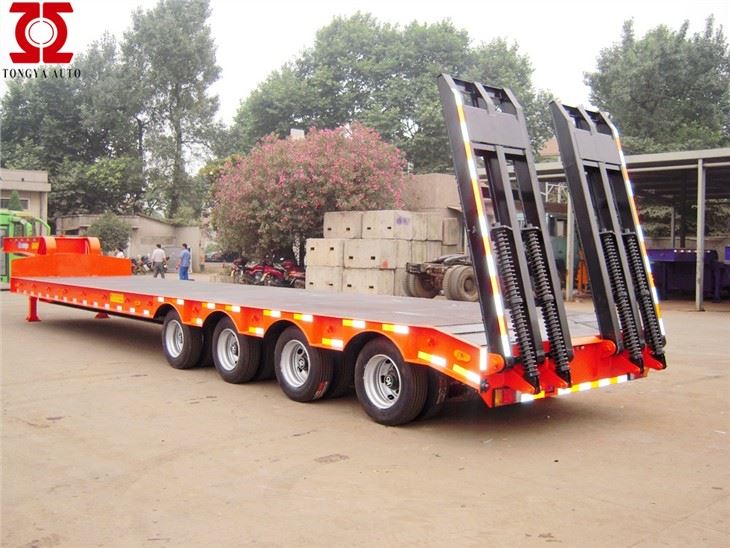

4nápravový nízkopodlažní návěs je těžká konstrukce přívěsu, volíme 4 nápravy místo standardních 3 náprav, abychom zvýšili nosnost, zejména pro stroje s velmi vysokou hmotností.

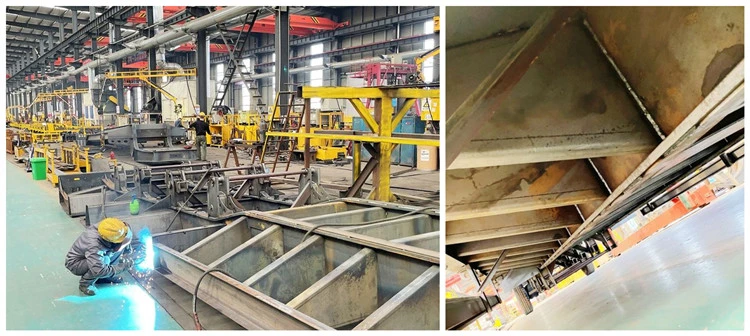

Naši inženýři navrhnou podvozek hlavního nosníku přívěsu v závislosti na nosnosti, kterou poskytne koncový uživatel, zvolíme vysokopevnostní ocel Q345B v zesílené tloušťce s automatickými procesy svařování pod tavidlem, abychom se ujistili, že 4nápravový nízkopodlažní návěs se silnou nakládací plošinou.

initpintu_1

Spolehlivost produktu je považována za hlavní kvalitu produktu, vybíráme špičkovou značku náhradních dílů jako BPW, JOST, WABCO, FUWA....Abychom zajistili 4 nápravový podvalníkový návěs s dobrou spolehlivostí .

initpintu_2

6(001)

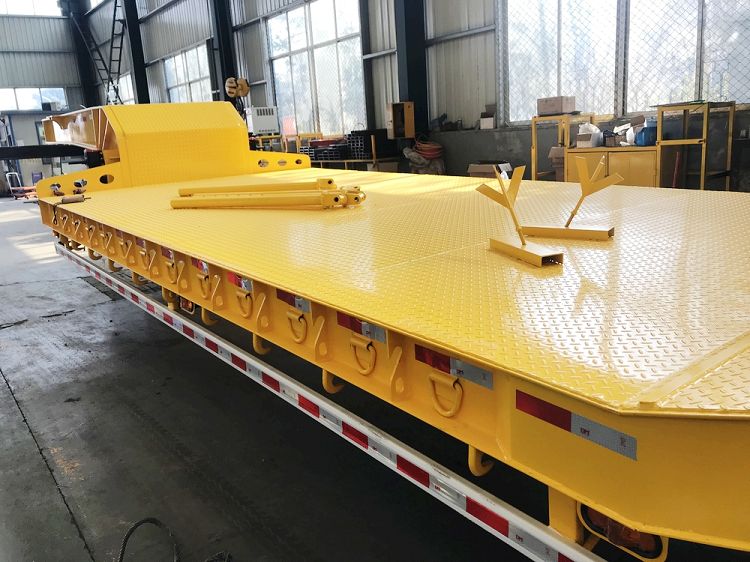

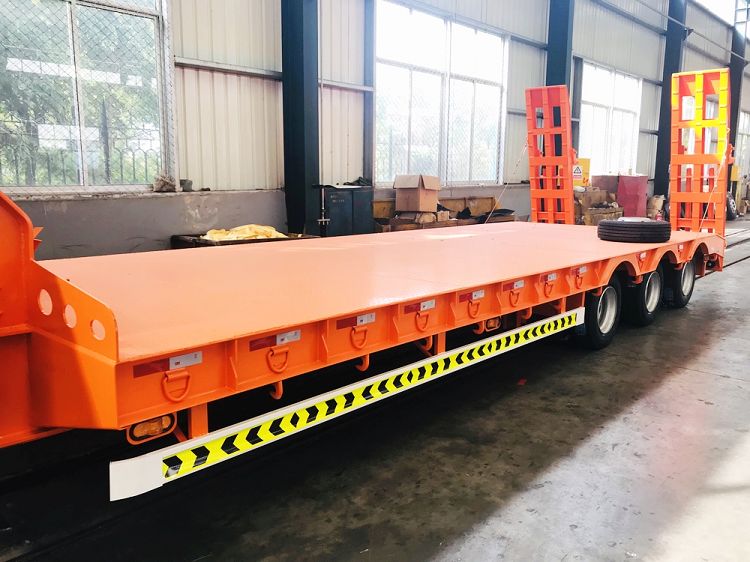

Máme dva druhy 4 nápravových nízkopodlažních návěsů, které si zákazníci vyberou, první je model s plochou palubou (oranžový z obrázků), tento model je vhodný pro přepravu strojů s delší délkou, ale výška není tak velká, v některých zemích tomu říkají semilowbed. Další je model s dutou plošinou (žlutá z obrázků), což znamená, že nakládací plošina je speciálně nižší než výška pneumatiky, tento model je vhodný pro přenášení strojů s velmi vysokou korbou, k přejezdu spodního mostu nebo tunelu.

7(001)

8(001)

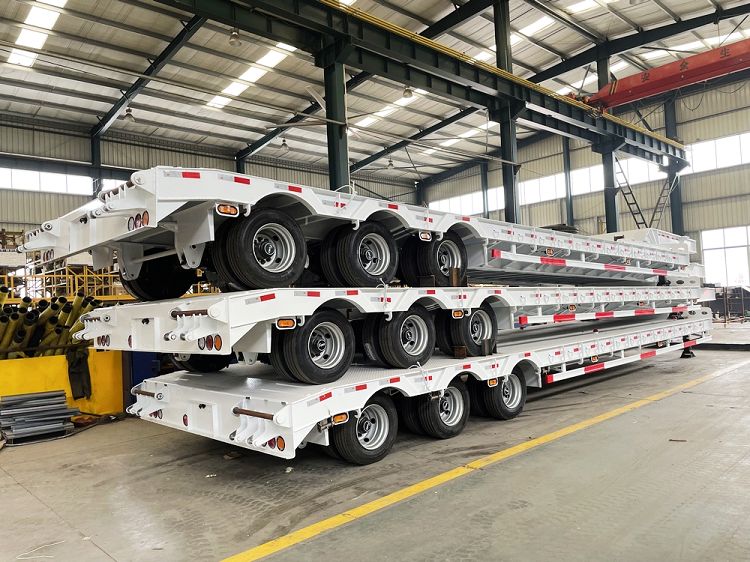

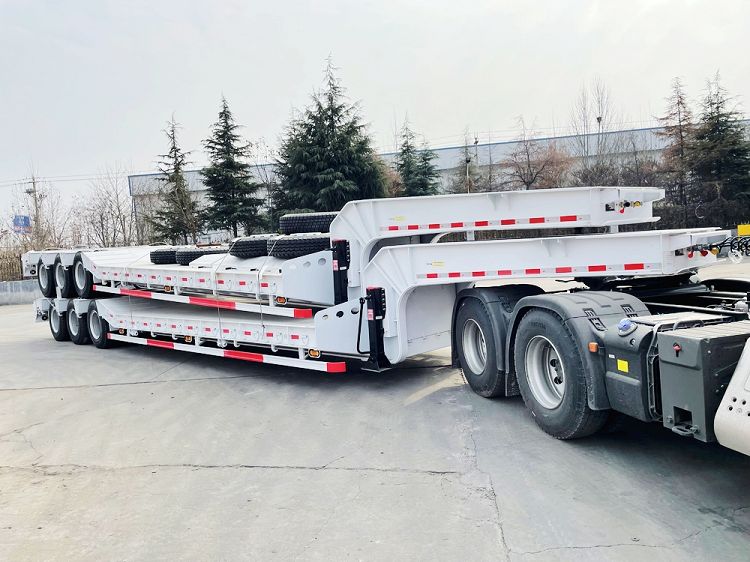

Vzhledem k tomu, že přepravní náklad se od roku 2021 neustále zvyšuje, abychom ušetřili náklady na přepravu, obvykle vyrábíme 2 nebo 3 jednotky 4nápravových nízkopodlažních návěsů v jednom stohu, abychom dosáhli nižší celkové velikosti pro přepravní linku.

9(001)
