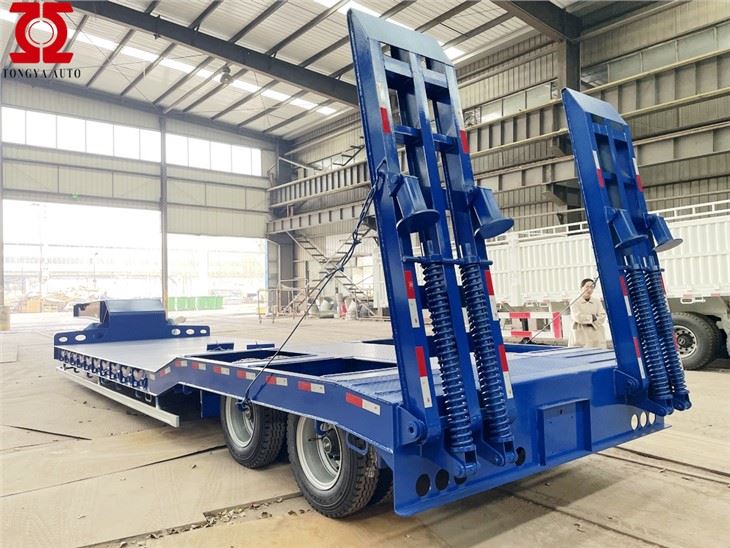

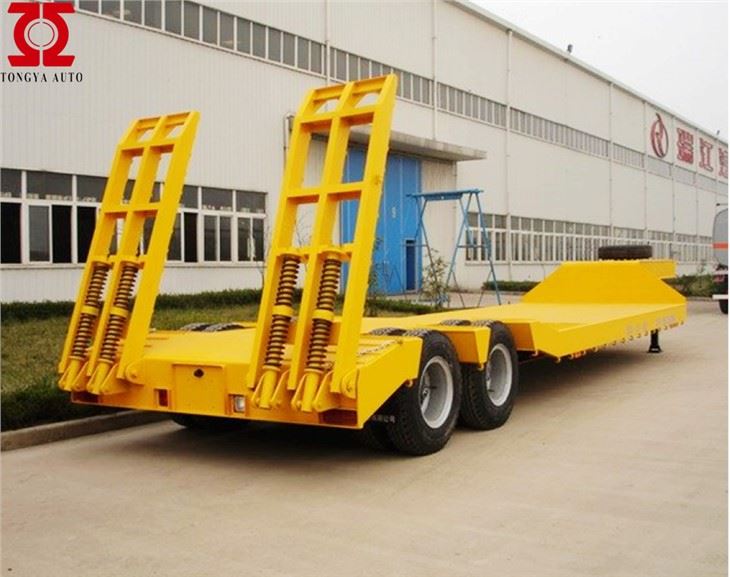

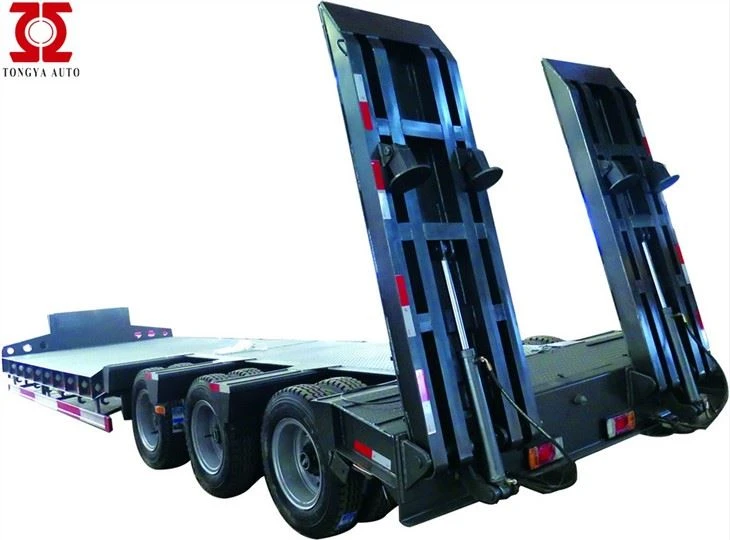

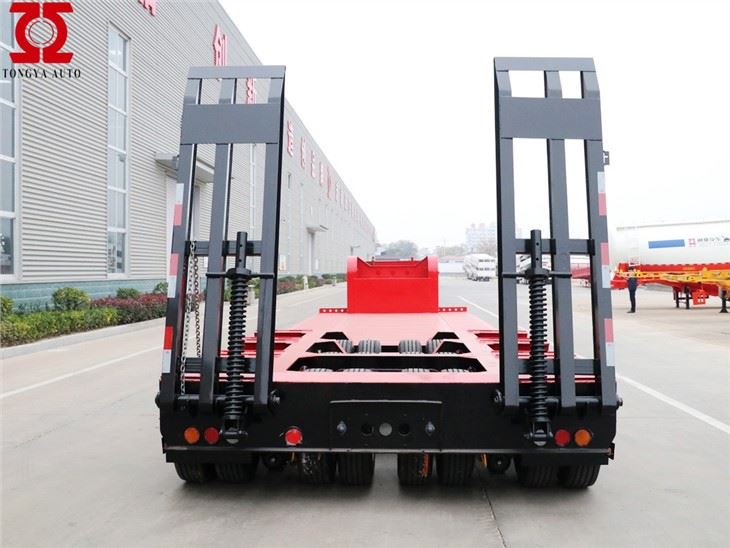

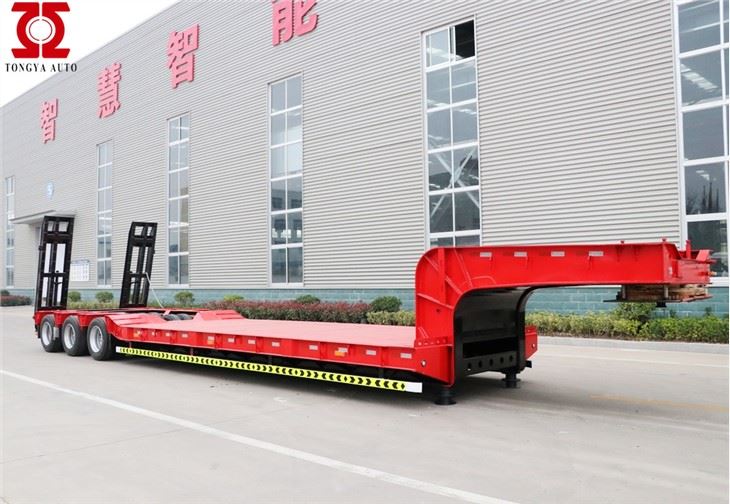

Přívěs na bagr

Nosnost

55 T

Celková váha

71.5 T

Rozměry:

Vnější rozměr

14000*3000*2950 mm
(Konečné rozměry závisí na konečných konstrukčních výkresech)

Rám:

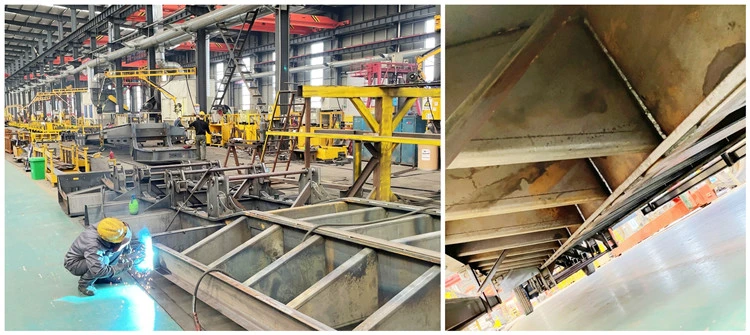

Design/technologie svařování

Navrženo pro vysoké zatížení a extra odolnost;
svařování automatickými procesy pod ponorným obloukem.

Hlavní paprsek

Volba vysoce pevné oceli Q345B,
520 mm hluboké svařované I-profilové hlavní nosníky
Horní příruba tloušťka 20mm, šířka 140mm;
Spodní Tloušťka příruby 20mm, šířka 140mm.
Střední tloušťka příruby 12mm;

Příčný nosník

Těžká speciální U ocel

Boční nosník

I paprsek vysoký 250 mm

Podlaha

5 mm tloušťka žebrovaného plechu

Zadní žebřík (rampy)

Dvoudílný žebřík z pružinové oceli (Q345B ocel)

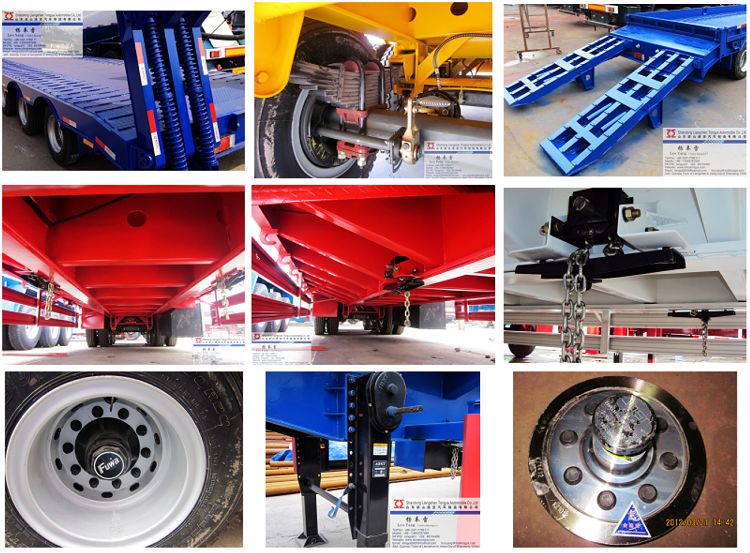

OEM díly:

Náprava

3 * kapacita 13T, značka FUWA (nejlepší čínská značka)

Král Pin

2.00''/3,5'' šroubovací královský čep, značka JOST

Suspenze

Heavy duty undermount odpružení s ekvalizéry,
Americký design (vysokopevnostní typ)

Ocelová pružina

10ks listová pružina, tloušťka 13 mm, šířka 90 mm

Přistávací nohy

Značka JOST, ruční přistávací nohy s pískovou botkou

Specifikace pneumatik

8.25R20, značka Triangle (známá čínská značka)

Okraj

6.5 (známá čínská značka)

Počet kol

13 kusů (včetně jednoho rezervního kola)

Brzdový systém

reléový ventil WABCO;
Čtyři dvojité a dvě jednoduché brzdové komory;
Dvě jednotky měděného vzduchového konektoru podle normy ISO.

Systém ABS

Bez（Lze volně vybrat, 450 USD/set）

Elektrický:

Jedna jednotka 24V 7-kolíkové zásuvky ISO 1185; Led světla

　
　
　
Smíšený:

Malování

barva doporučená klientem

Označení

Standard

Boční stráž

Standard

Nosiče náhradních pneumatik

Dvě sady těžkých nosičů rezervních kol

Box na nářadí

Jeden kus (1. 0*0. 5*0. 5 m), pod husím krkem
(s 1 klíčem na pneumatiky, 1 objímkou ​​a 1 klikou)

Poznámka: Všechny podrobnosti, které nejsou uvedeny, budou navrženy jako konečné potvrzení se zákazníkem
